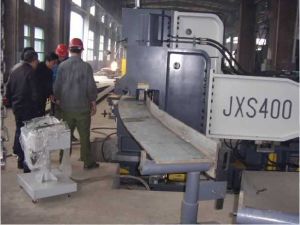

Máy uốn khung tàu JXS400 điều khiển CNC

JXS400 CNC Mechanical Arm Frame Bending Machine

Tính năng chính
1. Máy uốn vỏ tàu JXS400 trang bị 2 cánh tay cơ học nhằm kẹp linh hoạt phôi uốn và mang từ bên này sang bên kia phục vụ cho tác vụ cấp và xả phôi uốn. Đồng thời 2 cánh tay hoàn thành 1 loạt các tác vụ uốn phức tạp bao gồm uốn theo phương đứng và uốn theo phương ngang. Trong quá trình gia công uốn, máy có thể điều khiển chuẩn xác mức độ biến dạng.
2. Vận hành dễ dàng. Thường chỉ cần 1 người điều khiển và 1 người phụ giúp là có thể điều khiển hoạt động của máy. Ngoài ra, máy trang bị thiết bị theo dõi tránh va chạm giúp quá trình cấp phôi uốn và quay lại được thuận tiện.
3. Máy trang bị khuôn liên hợp hiện đại giúp mở rộng dải hoạt động của máy, bao gồm gia công tấm góc, tấm tròn, mặt cắt chữ T, thành dẹt…Ngoài ra, máy còn có khả năng kéo thẳng và làm phẳng phôi uốn.
4. Máy JXS400 đảm bảo chất lượng gia công cao, hiệu quả cao và dễ dàng vận hành.

Bảng thông số máy JXS

STT	Tên thông số		Unit	Thông số kỹ thuật
STT	Tên thông số		Unit	JXS-100	JXS-160	JXS-300	JXS- 400	JXS- 500	JXS- 600	JXS- 800
1	Khả năng gia công và uốn			Uốn mặt ngoài, uốn mặt trong, uốn dạng chữ S, duỗi thẳng
2	Mức độ xi-lanh uốn	Lực kéo và đẩy lớn nhất	KN	1000	1600	3000	4000	5000	6000	8000
2	Mức độ xi-lanh uốn	Tốc độ uốn nhanh nhất	mm/s	11						15
3	Xi-lanh dầu tạy kẹp	Lực kẹp trung tâm lớn nhất	KN	350	500	800	1000	1000	1200	1500
3	Xi-lanh dầu tạy kẹp	Lực kẹp bên lớn nhất	KN	200	250	400	600	600	750	1000
4	Phạm vi điều chỉnh trục xoay uốn		mm	650~1050	800~1200	1000~1400	1200~ 1700	1400~2000	1600~ 2200	1800~ 2500
5	Phạm vi lớn nhất thiết bị uốn sau khi dỡ uốn bên		mm	±20	±20	±20	±25	±25	±35	±35
6	Hệ thống cấp phôi	Tốc độ cấp lớn nhất	mm/s	100	100	100	120	120	150	150
6	Hệ thống cấp phôi	Khả năng đẩy lớn nhất của xilanh	KN	126	126	246	246	246	502	502
7	Cường độ vật liệu		N/mm2	355
8	Phạm vi phôi uốn (trụ xoay nhỏ nhất)	Thép cầu mỏng	mm	70~220	90~270	120~370	160~ 430	160~ 500	220~650	340~ 950
		Bán kính uốn nhỏ nhất (h là đĩa trung tâm)	mm	10h,800	10h,1000	10h,1400	10h, 1800	10h, 1800	10h, 2400	10h, 3400
		Thanh không đều	mm	180	250	120~400	160~ 450	160~ 500	160~650	900
		Thép mặt cắt chữ T	mm	70~200		120~400	160~ 450	160~ 620	160~700	1000
		Thép phẳng (lớn nhất)	mm			350x40	400x40	500x 40	600x40	900x40
9	Công suất động cơ		KW	18.5+11	30+11	45+22	55+30	75+45	75+55	75x3

Máy uốn vỏ tàu loại JXS trang bị cánh tay cơ học là loại máy uốn hiện đại nhất với kết cấu chắc gọn. Máy bao gồm 8 loại tải khác nhau, bao gồm 1000KN, 1600KN, 3000KN, 4000KN, 5000KN, 6000KN, E000KN, 8000KN. Máy có thể điều khiển bằng tay hoặc tự động uốn ra trước hoặc sau, và uốn chữ S và không gập hay gấp phôi, đã được sử dụng rộng rãi trong sản xuất sản phẩm dạng cầu, bản góc, mặt cắt chữ T, thanh dẹt, thanh vòng. Do những đặc tính nổi bật mà máy đã được trang bị cho hơn 30 xưởng đóng tàu, bao gồm các xưởng ở Hàn Quốc và Việt Nam. Công ty chúng tôi là nhà sản xuất chuyên nghiệp các loại máy uốn, tự hào cung cấp các sản phẩm chất lượng tốt nhất và giá cả hợp lý nhất tới khách hàng.
